一、項目背景：

◆印刷電路板是電子電路中的一個非常重要的元件；

◆傳統對印刷電路板檢測的方法多為信號注入法、波形觀察法等多為接觸式檢測；

◆傳統方案檢測容易導致元件受損；

◆傳統檢測方案費時費力，造成費用偏高。

二、項目方案：

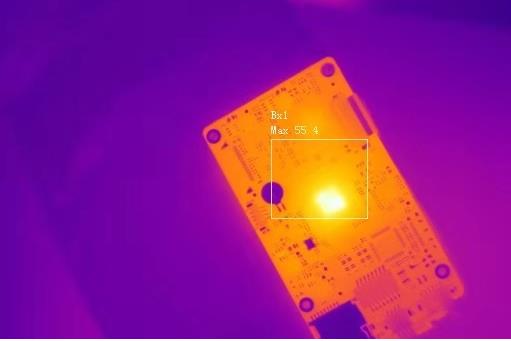

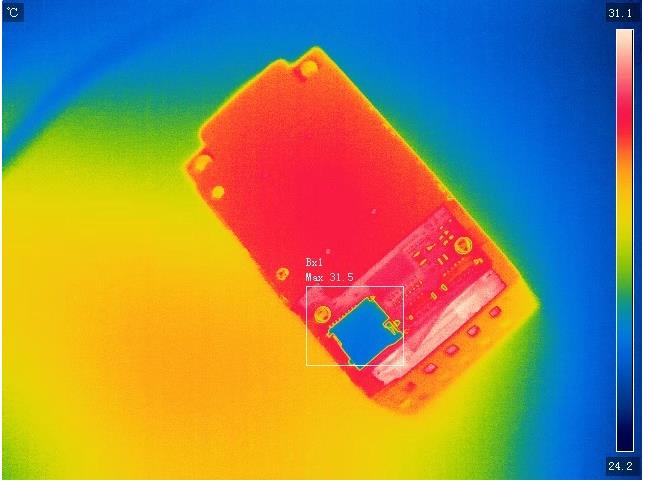

針對以上問題可利用紅外熱像儀對印刷電路板進行檢測，來對故障的電路進行熱成像對比，從而判斷故障部位，實現電路故障的快速檢測

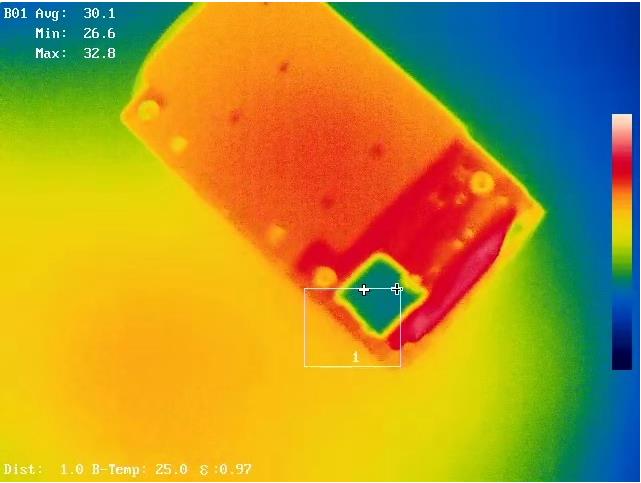

常見的電路板故障一般為短路、斷路或者接觸不良。短路時電路板電流較正常情況下大，因此對應元件有溫升，其紅外熱像圖較正常情況下有明顯異常；斷路或者接觸不良時，通過元件的電流值幾乎為零，此時，對應元件的溫度較正常工作時低，也能夠明顯的顯示在熱像圖中。因此，可根據以上原理非常方便的判斷出電路板的故障點

三、系統架構：

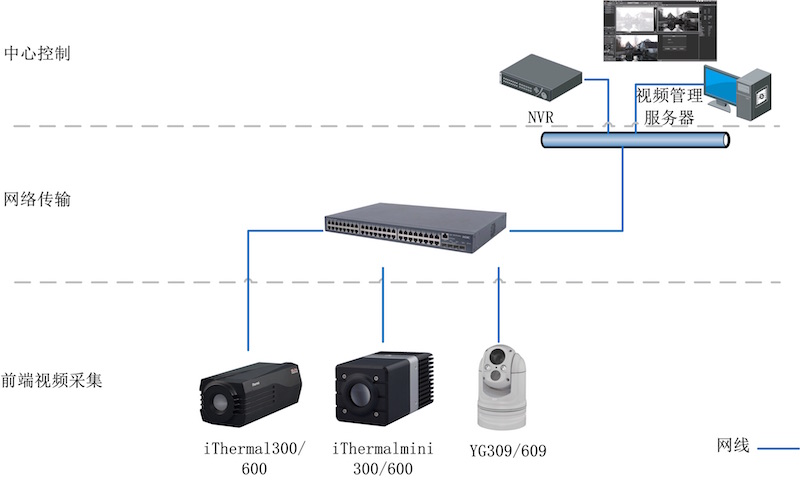

系統由前端雙波段攝像機，網絡傳輸和后端監控室組成。

系統特點：

（1）紅外熱成像測溫技術：

●非接觸實時在線測溫，

●支持測溫圖像事后分析

●全畫面準確測溫

●專業測溫鏡頭

（2）實時圖像監控

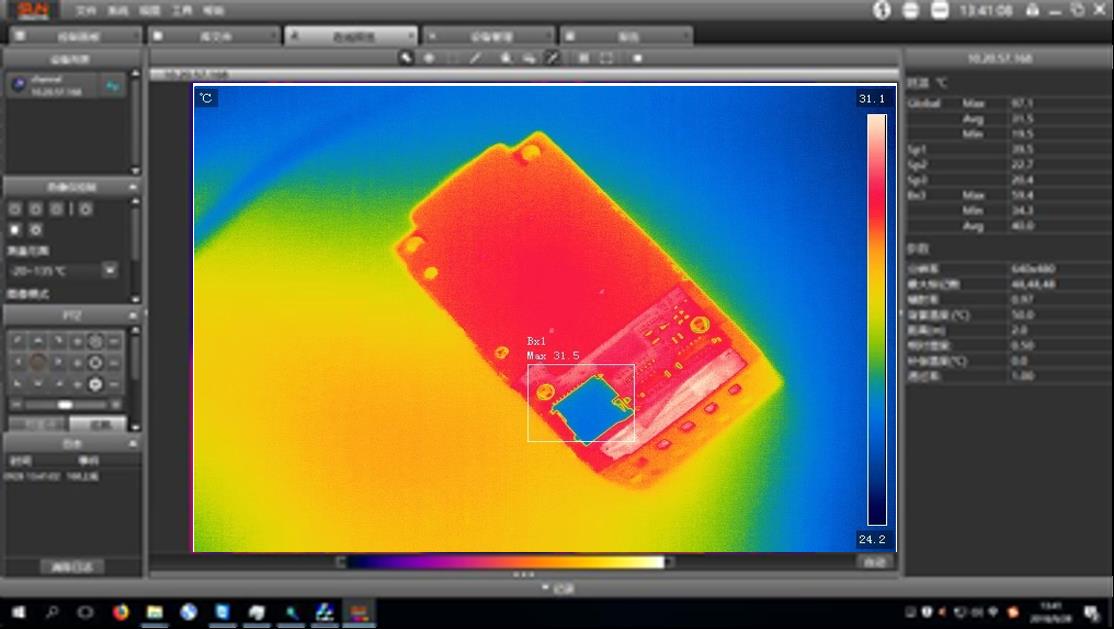

SUN系統軟件

●全實時圖像，圖像無延時

（3）系統集成方便

●系統支持二次開發
